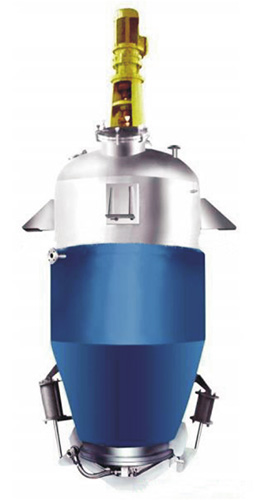

F型動態提取罐
產品概述
本裝置可用于中藥以及食品、化工等行業的水煎、溫浸、熱回流、芳香成分提取、有機溶劑回收及強制循環提取、罐組式逆流提取等多種工藝、工序操作。本裝置也可在真空情況下操作。CD型為直筒式，A型為斜錐式，F(xiàn)型為動態式。
技術參數
|
項目\數據\規格 |
0.5m3 |
1.0m3 |
1.5m3 |
2m3 |
3m3 |
5m3 |
|
設備設計壓力（MPa） |
-0.1-0.6 |
|
夾套設計壓力（MPa） |
-0.3 |
|
設備允許真空度（KPa） |
-0.095 |
|
投料門直徑 |
150 |
200 |
300 |
300 |
300 |
400 |
|
加熱面積（m2） |
2 |
3.4 |
3.5 |
3.3 |
4.2 |
5 |
|
冷凝器面積（m2） |
3 |
4 |
4 |
4 |
5 |
6 |
|
冷卻器面積（m2） |
1 |
1 |
1 |
1 |
1 |
1 |
|
設備凈重 |
-1100 |
-1600 |
-1750 |
-1900 |
-2000 |
-3000 |
|
管通過濾器面積（m2） |
0.24 |
0.24 |
0.24 |
0.24 |
0.24 |
0.24 |
